"Использование парофазных источников газовых смесей (ПИГС) для градуировки и поверки аналитической аппаратуры при измерении содержания примесей летучих веществ" - статья в журнале "Измерительная техника" (декабрь 2009)

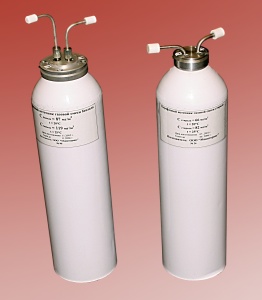

В журнале "Измерительная техника" № 12 за 2009 год опубликована статья "Использование парофазных источников газовых смесей для градуировки и поверки аналитической аппаратуры при измерении содержания примесей летучих веществ" (А.Г. Витенберг, СПбГУ; А.С. Пичугина, ООО "МОНИТОРИНГ"; Ю.Г. Добряков, ФГУП "ВНИИМ им. Д.И. Менделеева"), содержащая основные характеристики парофазных источников газовых смесей, методику и процедуры их использования, а также ассортимент приготавливаемых газовых смесей Парофазные источники газовых смесей (ПИГС) - устройства для получения стабильных газовых смесей, содержащих пары органических веществ с заданной концентрацией. Парофазные источники газовых смесей ООО "МОНИТОРИНГ" зарегистрированы в Государственном реестре средств измерений (№ 18358-06). ПИГС выполняют функции рабочего эталона 2-ого разряда в соответствии с Государственной поверочной схемой для средств измерений содержания компонентов в газовых средах (ГОСТ 8.578-2008) ПИГС используются непосредственно, а также в качестве сменных элементов генераторов газовых смесей или газосмесительных устройств для градуировки, сертификационных испытаний и поверки аналитических приборов и систем различных типов: хроматографов, газоанализаторов, сигнализаторов |
Основные достоинства ПИГС - сочетание предельной простоты использования и сравнительно невысокая стоимость с возможностью достижения простыми средствами приемлемой точности приготовления стабильных газовых смесей с микроконцентрациями паров летучих веществ
Парофазные источники газовых смесей, разработанные научно-исследовательским отделом государственных эталонов в области физико-химических измерений ВНИИМ им. Д.И.Менделеева и выпускаемые ООО "МОНИТОРИНГ"
Целевой компонент | Тип ПИГС | Давление насыщенного пара при 20 °С, кПа (мм.рт.ст) | Диапазон задаваемых значений массовой концентрации в газовой смеси *, мг/м3 | Относительное парциальное давление целевого компонента, % |
Ресурс по объему получаемой газовой смеси, л | |
обозначение | наполнитель | |||||
Фенол | Э-01 | жидкость | 0,029 (0,22) | 1 – 120 | 8,5 | 104 |
Стирол | М-02 | жидкость | 0,68 (5,1) | 1 – 650 | 2,0 | 480 |
о-Ксилол | М-03 | жидкость | 0,66 (4,96) | 1 – 600 | 2,0 | 360 |
м-Ксилол | М-04 | жидкость | 0,83 (6,25) | 1 – 800 | 2,0 | 400 |
п-Ксилол | М-05 | жидкость | 0,88 (6,60) | 1 – 850 | 2,0 | 390 |
a-Метилстирол | М-06 | жидкость | 0,24 (1,8) | 1 – 600 | 5,0 | 780 |
Ацетальдегид | Г-01 | жидкость | 99,8 (749) | 1 – 2600 | 0,1 | 310 |
Бензол | М-07 | жидкость | 10 (75) | 1 – 1700 | 0,5 | 36 |
У-06 | Твердый адсорбент | 10 (75) | 1 – 1700 | 0,5 | 1000 | |
Толуол | У-10 | Твердый адсорбент | 2,9 (21,8) | 1 –1200 | 1,0 | 1000 |
М-07 | Жидкость | 2,9 (21,8) | 1 –1200 | 1,0 | 90 | |
Этилбензол | М-08 | Жидкость | 0,91 (6,8) | 1 – 1100 | 1,0 | 220 |
У-16 | Твердый адсорбент | 0,91 (6,8) | 1 – 1100 | 1,0 | 1000 | |
о-Ксилол | У-03 | Твердый адсорбент | 0,66 (4,96) | 1 – 600 | 2,0 | 1000 |
м-Ксилол | У-04 | Твердый адсорбент | 0,86 (6,25) | 1 – 800 | 2,0 | 1000 |
п-Ксилол | У-05 | Твердый адсорбент | 0,88 (6,60) | 1 – 850 | 2,0 | 1000 |
н-Бутанол | У-07 | Твердый адсорбент | 0,8 (6,0) | 1 – 500 | 2,0 | 1000 |
н-Гексан | У-08 | Твердый адсорбент | 16,1 (121) | 1 – 1200 | 0,2 | 1000 |
1,2-Дихлорэтан | У-09 | Твердый адсорбент | 24,1 (181) | 1 – 2100 | 0,2 | 1000 |
Ацетон | У-11 | Твердый адсорбент | 24,7 (185) | 1 – 1600 | 0,2 | 1000 |
Метанол | У-13 | Твердый адсорбент | 13 (97,5) | 1 – 900 | 0,5 | 1000 |
н-Пропанол | У-15 | Твердый адсорбент | 2,0 (15,2) | 1 – 540 | 1,0 | 1000 |
Октан | У-18 | Твердый адсорбент | 1,4 (10,5) | 1 – 700 | 1,0 | 1000 |
Циклогексанон | У-17 | Твердый адсорбент | 0,32 (2,4) | 1 – 800 | 5,0 | 1000 |
* - пределы допускаемой относительной погрешности в условиях термостатирования (20±0,1 °С) или (25±0,1 °С) – 7%. Без термостатирования при температурах близких к комнатной ±20 %
Дата публикации: 28.05.2010
