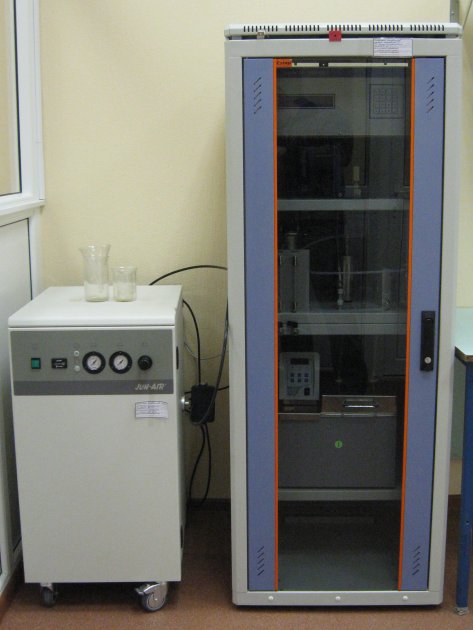

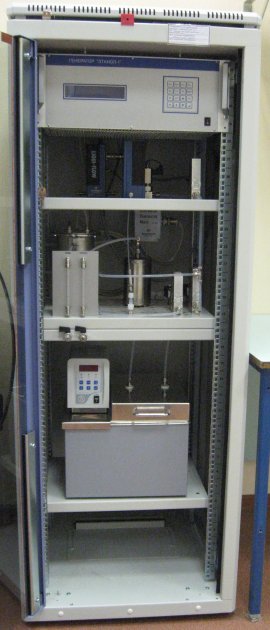

Генератор газовых смесей паров этанола в воздухе "ЭТАНОЛ-1"

Генератор газовых смесей паров этанола в воздухе ЭТАНОЛ-1Генератор газовых смесей паров этанола в воздухе ЭТАНОЛ-1
Генератор газовых смесей паров этанола в воздухе "ЭТАНОЛ-1"


НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Генератор газовых смесей паров этанола в воздухе "ЭТАНОЛ–1" представляет собой высокоточный динамический генератор, предназначенный для воспроизведения задаваемых значений массовой концентрации этанола в парогазовых смесях в диапазоне от 20 до 2000 мг/м3

Генератор газовых смесей паров этанола в воздухе "ЭТАНОЛ–1" предназначен для приготовления парогазовых смесей, используемых при проведении поверки, калибровки, градуировки и корректировки показаний анализаторов паров этанола в выдыхаемом воздухе, а так же при проведении их испытаний, в том числе для целей утверждения типа. Генератор применяется в качестве рабочего эталона 1-го разряда по ГОСТ 8.578–2008

Принцип действия

Принцип действия генератора основан на смешении потоков паров этанола, паров воды и газа–разбавителя (азота или воздуха). Регулирование и измерение расходов потоков осуществляется при помощи тепловых регуляторов массового расхода. Температура газовой смеси на выходе генератора поддерживается на уровне (34±1) °С при помощи водяного термостата


ПРЕИМУЩЕСТВА

  • Возможность динамического регулирования расходов потоков паров этанола, паров воды и газа–разбавителя и получение газовых смесей с различными значениями массовой концентрации без замены исходного раствора этанола

  • Обеспечивается непрерывный поток газовой смеси с заданным значением массовой концентрации этанола на выходе генератора

  • Отсутствует необходимость замены исходного раствора этанола в течение 8 часов непрерывной работы генератора

  • Простое и удобное управление работой генератора как в ручном режиме (управление с лицевой панели), так и в автоматическом режиме (управление от персонального компьютера)

  • Микропроцессорный контроль всех режимов работы генератора

  • Комплектуется набором стандартных образцов состава водных растворов этанола

  • Возможность поставки генератора в индивидуальной конфигурации в зависимости от требований заказчика


TЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон воспроизведения массовой концентрации этанола в ГС на выходе генератораот 20 до 2000 мг/м3
Пределы допускаемой погрешности воспроизведения массовой концентрации этанола в ГС
на выходе генератора:
- абсолютной (в диапазоне от 20 до 100 мг/м3)
- относительной (в диапазоне от 100 до 2000 мг/м3)


±2 мг/м3
±2 %
Диапазон задаваемой влажности ГС на выходе генератораот 10 до 95 %
Количество каналов для измерения массового расхода потока5*
Пределы допускаемой относительной погрешности измерения массового расхода по каждому каналу±1 %
Избыточное давление газа-разбавителя на входе генератора0.30 – 0.35* МПа
Избыточное давление ГС на выходе генератора0.01 – 0.25* МПа
Диапазон задаваемого объемного расхода ГС на выходеот 0.5 до 55* дм3/мин
Электропитание220В, 50 Гц
Габаритные размеры, не более600 х 600 х 1600 мм
Масса, не более50 кг

* — в соответствии с требованиями заказчика данные параметры могут быть изменены


Базовая комплектация

– генератор газовых смесей паров этанола "ЭТАНОЛ-1" (1 шт)
– руководство по эксплуатации (1 экз)
– методика поверки (1 экз)
- стандартные образцы состава водных растворов этанола
– программное обеспечение для работы под управлением IBM-совместимой ПЭВМ (для операционной системы MS Windows XP) и кабель связи (1 компл)

Дополнительная комплектация

– персональный компьютер (конфигурация по запросу заказчика)
– редукторы
– фильтры
– штуцеры
– фторопластовые и металлические уплотнения
– соединительные трубки
