Газоанализаторы микроконцентраций кислорода фотолюминесцентные ГКЛ-01

измерения высокой точности

Газоанализатор микроконцентраций кислорода фотолюминесцентный ГКЛ-01 (газоанализатор ГКЛ-01) предназначен для измерения содержания кислорода [O2] в смеси с азотом [N2], аргоном [Ar], гелием [He], водородом [H2], и в смесях с другими газами, не реагирующими с кислородом, между собой и с материалом люминесцентного сенсорного элемента

Газоанализаторы ГКЛ-01 являются рабочими эталонами 1-го разряда в соответствии с ГОСТ 8.578-2014 «ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах».

Область применения: технологический контроль содержания кислорода в газах особой чистоты, используемых в промышленности, в том числе на предприятиях по выпуску полупроводниковых структур различной степени сложности, в установках для получения газообразного азота и других чистых газов, изготовители ГСО-ПГС.

Газоанализатор является стационарным автоматическим прибором непрерывного действия.

Принцип действия газоанализатора основан на тушении кислородом фотолюминесценции триплетного состояния молекул органических красителей, адсорбированных в жестких средах, представляющих собой мелкодисперсные порошки крупнопористого силикагеля.

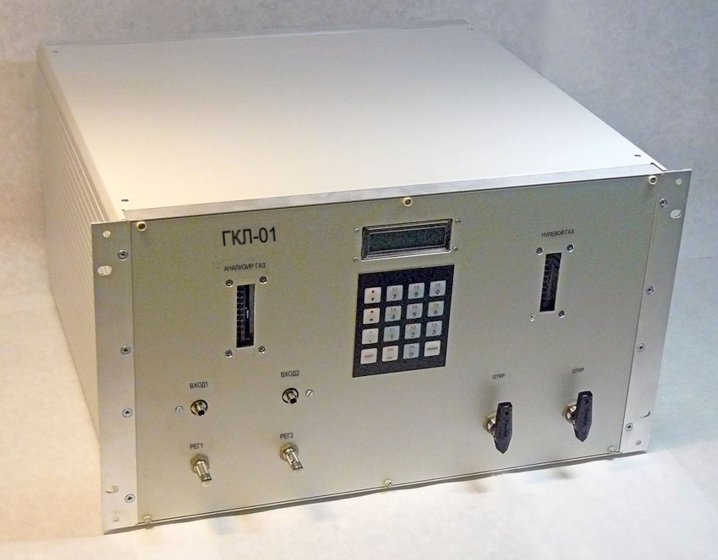

Конструктивно газоанализатор выполнен в металлическом корпусе, на лицевой панели которого расположены цифровой дисплей и органы управления. Газоанализатор содержит следующие устройства: фотоумножитель, геттерный очиститель, блок контроллера, измерительную ячейку с импульсным управлением световыми потоками. В измерительную ячейку установлен фотолюминесцентный чувствительный элемент.

Способ отбора проб - принудительный, за счет избыточного давления в точке отбора пробы или от внешнего побудителя расхода.

Преобразователь имеет выходные сигналы:

  • показания встроенного цифрового дисплея
  • унифицированный аналоговый сигнал постоянного тока (4 - 20) мА

Газоанализатор обеспечивает связь с другими устройствами по интерфейсу RS-485 (по протоколу MODBUS RTU) и интерфейсу RS-232.

На дисплее газоанализатора отображается значение объемной доли кислорода в анализируемой газовой смеси в млн-1

Газоанализатор имеет класс защиты от поражения электрическим током 0I по ГОСТ 12.2.007.0-75. Корпус преобразователя имеет степень защиты от внешних воздействий IP64 по ГОСТ 14254-96. Вид климатического исполнения - УХЛ 4.2 по ГОСТ 15150.

Величина погрешности для различных диапазонов измерений объемной доли кислорода

Диапазон измерений (I) от 0,0 до 10,0 млн-1 об.
Пределы допускаемой основной абсолютной погрешности, млн-1:
±0,1 (в диапазоне 0 - 2 млн-1)
Пределы допускаемой основной относительной погрешности, %:
±5 (в диапазоне св. 2 - 10 млн-1)
Диапазон измерений (II) от от 0 до 100 млн-1 об.
Пределы допускаемой основной абсолютной погрешности, млн-1:
±0,6 (в диапазоне 0 - 20 млн-1)
Пределы допускаемой основной относительной погрешности, %:
±3 (в диапазоне св. 20 - 100 млн-1)

Эксплуатационные характеристики

Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды и анализируемой газовой смеси в пределах рабочих условий эксплуатации составляют в долях от пределов допускаемой основной погрешности
0,1
Предел допускаемой вариации выходного сигнала в долях от предела допускаемой основной абсолютной погрешности
0,5
Пределы допускаемого изменения показаний за 8 ч непрерывной работы в долях от пределов допускаемой основной абсолютной погрешности
0,2
Разность между результатом измерений содержания кислорода, считанным с дисплея газоанализатора и рассчитанным по выходному токовому сигналу, в долях от пределов допускаемой основной погрешности
не более 0,2
Предел допускаемого времени установления выходного сигнала Т0,9
30 мин
Время выхода газоанализатора на рабочий режим
не более 90 мин
Электропитание
от сети переменного тока 220-33+22 В, (50±1) Гц
Электрическая мощность, потребляемая газоанализатором
не более 200 ВА
Габаритные размеры
не более 494 x 271 x 483 мм (Д х В х Ш)
Масса
не более 20 кг
Средняя наработка на отказ
не менее 10000 ч
Полный срок службы при техническом обслуживании
не менее 10 лет

Токовый выход

Номинальная статическая функция преобразования имеет вид:

Iвых = Iн + k · Cвх, где

Iвых - выходной ток, мА

Iн - нижняя граница выходного токового сигнала, Iн = 4 мА;

k - коэффициент преобразования, причем k = 1,6 мА/млн-1 в диапазоне измерений (I); k = 0,16 мА/млн-1 в диапазоне измерений (II)

Cвх - измеренное значение объемной доли кислорода, млн-1

Условия эксплуатации:
Диапазон температуры окружающего воздуха
от 15 до 35 °С
Диапазон относительной влажности
от 30 до 80 % (при t=25 °С)
Диапазон атмосферного давления
от 84.0 до 106.7 кПа (630 - 800 мм рт ст)
Угол наклона газоанализатора в любом направлении от рабочего вертикального положения
не более 5°
  • Газоанализатор микроконцентраций кислорода фотолюминесцентный ГКЛ-01
  • Руководство по эксплуатации
  • Методика поверки
  • Кабель информационный *)
  • Кабель технологический
  • Модуль цифрового выхода (интерфейс RS-232)
  • Модуль цифрового выхода (интерфейс RS-485) *)
  • Модуль аналогового выхода (4 ... 20) мА *)
  • Комплект принадлежностей:
    • трубка соединительная
    • силикагель-индикатор (500 мл)
    • предохранитель
  • Компакт-диск с программным обеспечением для газоанализатора *)

Примечания:

*) Поставляется по заказу

Свидетельство об утверждении типа средств измерений RU.C.31.001.A № 35749
№ 40819-09 в Государственном реестре средств измерений РФ
