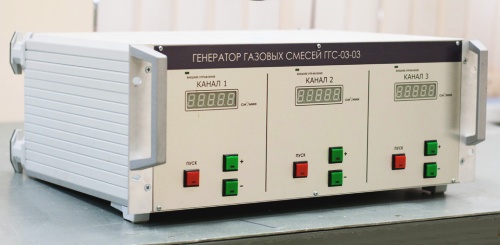

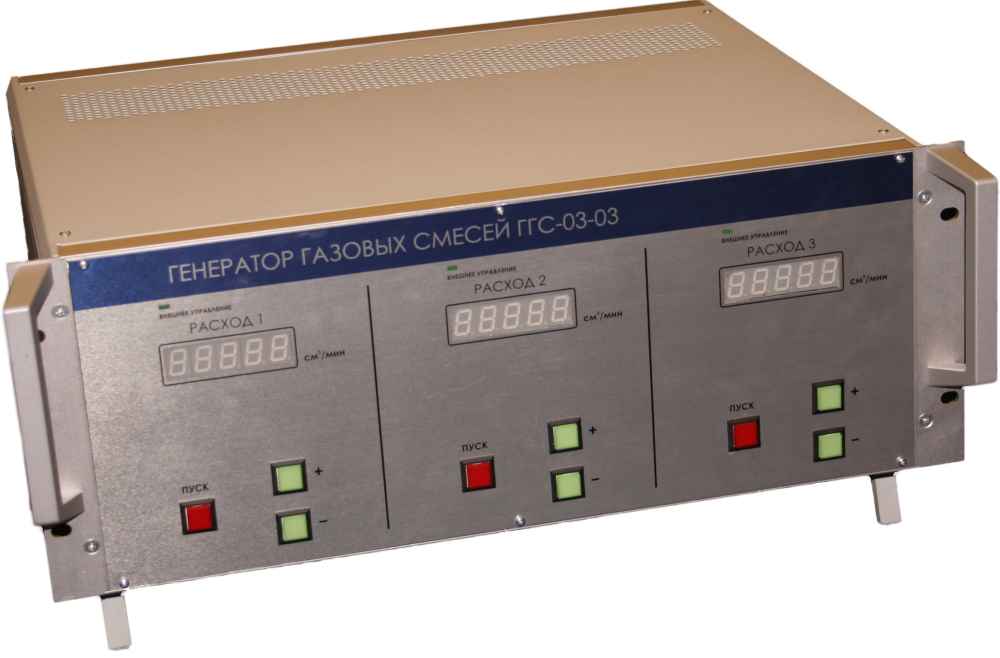

Генератор газовых смесей ГГС-03-03

Генераторы газовых смесей ГГС-03-03 предназначены для воспроизведения значений объемной доли компонентов в бинарных газовых смесях (NO, NO2, SO2, H2S, NH3, CO, CH4, N2O, СО2, HCl, Сl2, О2, Н2, C2H2, C2H4, C2H6, C5H12, C3H8, C4H10, С6Н14) в азоте [N2], аргоне [Ar] или гелии [He]

Генераторы газовых смесей ГГС-03-03 являются рабочими эталонами 1-го разряда в соответствии с Государственной поверочной схемой для средств измерений содержания компонентов в газовых средах ГОСТ 8.578-2008 и служат для передачи единицы объемной (молярной) доли целевых компонентов в бинарных газовых смесях

После проведения ряда иследований и конструкторской работы генераторы газовых смесей ГГС-03-03 получили свое продолжение: генераторы газовых смесей ГГС-К, ГГС-Р

Генератор газовых смесей ГГС-03-03 представляет собой динамический газовый смеситель, принцип действия которого заключается в смешении потоков исходного газа и газа-разбавителя, расход которых регулируется и измеряется с помощью регуляторов массового расхода газа. Требуемые значения расходов по каналам и значения молярной (объемной) доли компонентов в приготавливаемой смеси определяется расчетным путем

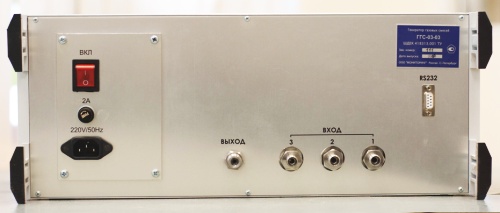

Генератор представляет собой стационарный прибор в обыкновенном исполнении по ГОСТ Р 52931-2008, конструктивно выполнен в одном блоке, в состав которого входят газовая система и блок управления

Газовая система включает регуляторы массового расхода, систему соединенных трубопроводов из нержавеющей стали (Х 18Н10Т) и смесительную камеру

Блок управления включает электронные платы, связанные между собой, с регуляторами расхода

Целевые компоненты Диапазон воспроизведения объемной доли целевого компонента, % Пределы допускаемой относительной погрешности аттестации исходной ГС, % Пределы допускаемой отн. погрешности заданного значения объемной (массовой) доли целевого компонента в смеси на выходе генератора, %
NO, NO2, SO2, H2S, NH3, Cl2, HCl 1.0·10-6 - 1.0·10-3 ±4.0 Формула 1. Пределы допускаемой относительной погрешности
±2.0 Формула 2. Пределы допускаемой относительной погрешности
1.0·10-3 - 0.5 ±1.5 ±3.0
±2.5 ±3.5
±4.0 ±5.0
±1.0 ±2.5
0.5 – 10.0 ±1.0 ±2.5
±3.0 ±4.0
±0.5 ±2.0
О2 2.0·10-5 1) – 1.0·10-2 ±2.0 Формула 3. Пределы допускаемой относительной погрешности
±4.0 Формула 1. Пределы допускаемой относительной погрешности
±0.5 Формула 4. Пределы допускаемой относительной погрешности
1.0·10-2 – 0.5 ±0.5 ±2.0
±2.0 ±2.5
±4.0 ±4.5
±0.2 ±1.5
0.5 – 10 ±0.5 ±2.0
±1.0 ±2.0
±0.2 ±1.5
CH4, H2, CO2, CO, Ar, He, N2, C3H8, C2H2, N2O, C2H4, C2H6, C4H10, С6Н14, C5H12 1.0·10-6 – 1.0·10-3 ±4.0 Формула 1. Пределы допускаемой относительной погрешности
±2.0 Формула 3. Пределы допускаемой относительной погрешности
1.0·10-3 – 0.5 ±2.0 ±2.5
±3.0 ±3.5
±1.0 ±2.0
0.5 –10.0 ±1.0 ±2.0
±2.0 ±3.0
±0.5 ±2.0
±1.0 ±2.0

1) Нижний предел диапазона воспроизведения (1·10-5 %) возможен только при комплектовании рабочего эталона регуляторами расхода газа с металлическими уплотнениями

Примечания:

Δ(Xв)р – абс. погрешность определения содержания целевого компонента (компонента В) в газе разбавителе, %

Xв – требуемое значение объемной (молярной) доли компонента (компонента В) в смеси, %

В качестве исходных целевых газов могут использоваться эталоны сравнения или бинарные газовые смеси в азоте или воздухе по ТУ 6-16-2956-01 с содержанием определяемого компонента не более 10 %

В качестве газа-разбавителя применяются поверочные нулевые газы (ПНГ): воздух по ТУ 6-21-5-82 (с извещением о продлении № 5 от 5.08.1999) азот газообразный по ТУ 6-21-39-79, аргон сорт высший ГОСТ 10157-79 или высокой чистоты по ТУ 6-21-12-94, гелий газообразный марки «А» по ТУ 51-940-80

Номер канала**) Диапазон измерения и регулирования расходов, см3/мин*) Номинальная цена наименьшего разряда цифрового индикатора, см3/мин Пределы допускаемой относительной погрешности генератора при измерении расхода, %
100 -70 % от верхнего предела диапазона измерения и регулирования расхода 70 -30 % от верхнего предела диапазона измерения и регулирования расхода 30 -5 % от верхнего предела диапазона измерения и регулирования расхода
1 от 300 до 5000 1 ±0.5 ±1.0 ±1.5
2 от 30.0 до 500.0 0.1 ±0.5 ±1.0 ±1.5
3 от 2.00 до 40.00 0.01 ±0.5 ±1.0 ±1.5

*) – диапазоны измерения и регулирования расхода могут изменяться в зависимости от технических требований к рабочему эталону

**) – количество каналов может изменяться от 2 до 4 в зависимости от технических требований

Диапазон коэффициентов разбавления от 2 до 2500
Способ задания коэффициента разбавления непрерывный
Пределы допускаемой относительной погрешности воспроизведения коэффициента разбавления в зависимости от режима работы генератора ±(0.8 - 2.5) %
Объемный расход приготавливаемой газовой смеси от 0.1 до 5.0 дм3/мин
Время установления заданного значения объемной доли нормируемого компонента в газовой смеси на выходе генератора от 1 до 30 мин
Габаритные размеры (Д х Ш х В) не более 400 х 500 х 200 мм
Масса не более 15 кг
Средний срок службы не менее 8 лет
Питание от сети переменного тока напряжение (220-33+22 ) В, частота (50 ± 1) Гц
Наибольшая потребляемая мощность генераторов не более 150 В А
Условия эксплуатации:
- диапазон температуры окружающей среды от 288 до 298 К (от 15 до 25 °C)
- диапазон атмосферного давления от 84 до 106.7 кПа (от 630 до 800 мм рт. ст.)
- относительная влажность окружающей среды не более 98 % при 25 °С
