Источники микропотоков газов и паров ИМ (архив)

Источники микропотоков представляют собой сосуды с проницаемыми стенками, заполненные чистым веществом (жидкостью, твердым веществом или сжиженным газом). Производительность ИМ (количество вещества, диффундируемого из источника микропотоков в единицу времени) зависит от природы вещества, которым заполнен ИМ, а также от геометрических размеров, температуры и материала стенок сосуда. При обдувании газом-разбавителем вещество диффундирует в поток газа с постоянной скоростью

В зависимости от количества номинальных значений температуры и соответствующих значений производительности ИМ относятся к однозначным или многозначным ИМ

ИМ различаются веществом, температурой применения и конструктивным исполнением. Конструктивно ИМ могут быть выполнены в виде фторопластовой трубки, ампулы или пластины, металлического или стеклянного резервуара с фторопластовой насадкой (пленкой), металлического резервуара с внутренней газопроницаемой трубкой

Исполнение А1

Особенность конструкции

Трубка

Длина проницаемого сосуда, мм

15 ... 135

Наружный диаметр проницаемого сосуда, мм

4

Исполнение А2

Особенность конструкции

Трубка

Длина проницаемого сосуда, мм

15 ... 135

Наружный диаметр проницаемого сосуда, мм

6 ... 8

Исполнение Б

Особенность конструкции

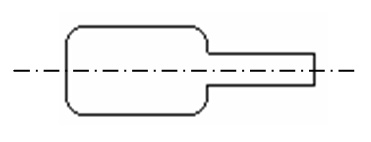

Ампула

Длина проницаемого сосуда, мм

-

Наружный диаметр проницаемого сосуда, мм

-

Исполнение В

Особенность конструкции

Фторопластовая пластина с внутренним углублением

Длина проницаемого сосуда, мм

15 ... 100

Наружный диаметр проницаемого сосуда, мм

Основание 10 х 10

Исполнение Г1

Особенность конструкции

Резервуар с трубкой

Длина проницаемого сосуда, мм

15 ... 135

Наружный диаметр проницаемого сосуда, мм

4

Исполнение Г2

Особенность конструкции

Резервуар с трубкой

Длина проницаемого сосуда, мм

15 ... 135

Наружный диаметр проницаемого сосуда, мм

6 ... 8

Исполнение Д

Особенность конструкции

Резервуар с мембраной

Длина проницаемого сосуда, мм

-

Наружный диаметр проницаемого сосуда, мм

-

Исполнение Е

Особенность конструкции

Резервуар с внутренней газопроницаемой трубкой

Длина проницаемого сосуда, мм

5 ... 20

Наружный диаметр проницаемого сосуда, мм

4

Примечания:

• Проницаемые сосуды (модификации А) изготавливаются из фторопластовой трубки по ТУ 301-89-90 "Трубки из фторопласта 4МБ калиброванные"
• Ампулы из фторопласта Ф4МБ (модификация Б) изготавливаются по ТУ 95-766-80 (Кирово-Чепецкий химзавод)
• Проницаемые сосуды (модификация В) изготавливается из пластины фторопласта 4МБ
• Резервуары (модификации Г) изготавливаются из стекла химически стойкого ХС-1, ГОСТ 21400-75 или из стали 12Х18НЭТ, ГОСТ 5632-72
• Резервуары (модификации Д и Е) изготавливают из стали 12Х18НЭТ, ГОСТ 5632-72
• Источники микропотоков газов и паров относятся к невосстанавливаемым, неремонтируемым, однофункциональным изделиям. В эксплуатации источники микропотоков ремонту не подлежат

Конкретные значения производительности (G, мкг/мин) приведены в паспорте на ИМ

Допускается применение ИМ160-М-А2, ИМ161-М-А2, ИМ162-М-А2 при температуре 70.0 °С. Значение производительности рассчитывается по формуле, приведенной в паспорте на ИМ, с использованием температурного коэффициента "α"

Метрологические характеристики

Пределы допускаемой относительной погрешности (δ_о) ИМ (пределы допускаемой относительной погрешности значений производительности, воспроизводимых источником микропотока):

для всех исполнений ИМ (кроме формальдегида, трибутилфосфата, диизопропилметилфосфоната, диметилметилфосфоната, диизобутилметилфосфоната)

при производительности < 1.0 мкг/мин

±7 %

при производительности ≥ 1.0 мкг/мин

±5 %

для ИМ формальдегида, трибутилфосфата, диизопропилметилфосфоната, диметилметилфосфоната, диизобутилметилфосфоната

при производительности < 1.0 мкг/мин

±10 %

при производительности ≥ 1.0 мкг/мин

±7 %

Допускаемое относительное отклонение производительности от заданного при заказе значения

не более ± 15 %

Пределы допускаемой относительной погрешности температурного коэффициента

±10 %

Габаритные размеры, не более

диаметр (4 - 10) мм; длина (15 - 135) мм

Масса, не более

20 г

ИМ заполнены веществом не менее, чем на 70 % от полной вместимости. По согласованию с заказчиком допускается заполнение веществом не менее, чем 60 % от полной вместимости. Для ИМ с производительностью не более 0,5 мкг/мин допускается заполнение веществом не менее чем 50 % от полной вместимости

ИМ заполнены веществом с содержанием основного компонента не менее 99.0 %. Допускается заполнение ИМ веществом с содержанием основного компонента не менее 97 % при условии: определения содержания основного компонента по МИ, разработанной и аттестованной в соответствии с ГОСТ Р 8.563-2009; отсутствия в веществе летучих компонентов

Предельным состоянием считают наличие вещества в ИМ менее 10 % от полной вместимости (визуально) или от массы (брутто)

Срок годности

Гарантийный срок годности ИМ (интервал времени, в течение которого гарантируется соответствие метрологических характеристик ИМ требованиям ИБЯЛ. 418319.013 ТУ) с момента выпуска при соблюдении условий транспортировки, хранения и эксплуатации и соответствия требованию предельного состояния составляет:

для хлористого водорода, оксида этилена, ацетальдегида, пинаколинового спирта, метанола, моноэтаноламина, муравьиной кислоты

6 месяцев

для остальных веществ

12 месяцев

При непрерывном использовании ИМ (круглосуточное термостатирование и обдув) с производительностью > 10 мкг/мин срок годности ограничивается предельным состоянием

• Источник микропотоков (исполнение и производительность ИМ определяется при заказе)
• Контейнер
• Паспорт
• Свидетельство о поверке
