Комплекс переносной аналитический КПА-СПГ предназначен для измерений молярной доли компонентов сжиженного природного газа (СПГ).
КПА-СПГ выполняет отбор проб сжиженного природного газа из линий отгрузки СПГ в соответствии с ГОСТ Р 56719-2015 "Газ горючий природный сжиженный. Отбор проб."
Пробоотборный блок КПА-СПГ обеспечивает отбор пробы СПГ, ее регазификацию, хранение в газообразном состоянии и подачу её в аналитический блок для проведения анализа компонентного состава.
Аналитический блок КПА-СПГ обеспечивает определение компонентного состава регазифицированного сжиженного природного газа (РСПГ) хроматографическим методом.
Комплекс состоит из аналитического и пробоотборного блоков.
Аналитический блок обеспечивает определение компонентного состава регазифицированного сжиженного природного газа (РСПГ) хроматографическим методом.

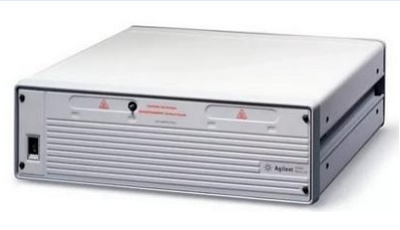

В состав аналитического блока, помещенного в кейс на колесиках, входят портативный переносной хроматограф модели Agilent 3000А Micro GC и баллон вместимостью 1 дм3, снабженный манометром и вентилем тонкой регулировки, с газом-носителем гелием. Персональный компьютер помещен с чехол для переноски.
В корпусе хроматографа размещены три аналитических модуля, которые обеспечивают возможность определения содержания индивидуальных компонентов с использованием трех детекторов по теплопроводности:
- О2 и N2
- СО2 и С2Н6
- С3Н8 - С6Н14
Хроматограф имеет выход на внешний компьютер и принтер, снабжен электронными регуляторами давления, температуры и скорости потока газа-носителя.
В хроматографе установлен микропроцессор с программным обеспечением Chemstation А.10.02, осуществляющим работу хроматографа в режимах тестирования, градуировки и измерений.
Пробоотборный блок обеспечивает отбор пробы СПГ, ее регазификацию, хранение в газообразном состоянии и подачу её в аналитический блок для проведения анализа компонентного состава.

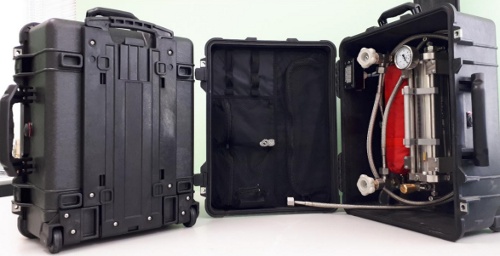

Пробоотборный блок состоит из:
- кейса для переноски и крепления основных узлов пробоотборника
- устройства, дозирующего и регазифицурующего СПГ, предназначенного для отбора дозы СПГ и испарения всего СПГ в баллон поршневой - постоянного давления
- баллона поршневого - постоянного давления, предназначенного для сбора, хранения, транспортирования и обеспечения подачи регазифицированного СПГ для хроматографического анализа
- гибких шлангов, предназначенных для подключения пробоотборника к зонду отбора проб СПГ и к линиям сброса (дренажным системам, линиям рециркуляции)
Технологический процесс отбора пробы СПГ
СПГ через пробоотборный зонд поступает в устройство дозирования и регазификации. Устройство дозирования и регазификации охлаждается поступающим в него СПГ. За счет отсутствия в линиях "мертвых объемов" СПГ постоянно промывает дозирующее устройство. Накопления тяжелых компонентов СПГ в дозирующем устройстве не происходит. Захолаживание дозирующего устройства продолжается до момента появления устойчивой струи криогеннои жидкости - СПГ из трубопровода. После установления устойчивой, равномерной струи криогенной жидкости - СПГ, отобранная проба поступает в баллон постоянного давления, где происходит регазификация СПГ. Для обеспечения полной регазификации тяжелых углеводородов испаритель нагревают. Регазифицированый СПГ заполняет камеру поршневого баллона. После завершения процесса регазификации выключают нагрев испарителя, пробоотборный блок охлаждают до комнатной температуры и фиксируют давление газа в баллоне по манометру.
Метрологические характеристики
| Определяемый компонент | Диапазон измерений молярной доли компонентов, X, % | Пределы допускаемой абсолютной погрешности, ±Δj, % |
| Этан | от 0,001 до 15 | 0,02X + 0,00008 |
| Пропан | от 0,001 до 6,0 | 0,03X + 0,00008 |
| Изобутан | от 0,001 до 4,0 | 0,03X + 0,00008 |
| н-Бутан | от 0,001 до 4,0 | 0,03X + 0,00008 |
| Изопентан | от 0,001 до 2,0 | 0,03X + 0,00008 |
| н-Пентан | от 0,001 до 2,0 | 0,03X + 0,00008 |
| Неопентан | от 0,0005 до 0,05 | 0,03X + 0,00008 |
| Гексаны | от 0,001 до 1,0 | 0,03X + 0,00008 |
| Диоксид углерода | от 0,0025 до 10 | 0,03X +0,0004 |
| Азот | от 0,005 до 15 | 0,02X + 0,0004 |
| Кислород (суммарно Ar) | от 0,005 до 2,0 | 0,03X + 0,0004 |
| Метанол | от 0,001 до 0,05 | 0,03X+ 0,00008 |
| Метан | от 75 до 99,97 | *) |
*) Вычисляются методом квадратического суммирования Δj определяемых компонентов
Аналитический блок: эксплуатационные характеристики
- Габаритные размеры (В х Ш х Г)
- не более 300 х 450 х 600 мм
- Масса
- не более 10 кг
- Средний срок службы
- 10 лет
- Степень защиты от внешний воздействий по ГОСТ 14254-96
- IP55
- Напряжение питания:
- переменного тока частотой 50 - 60 Гц
- 230+15 %-20 % В
- постоянного тока
- 120+15 %-20 % В
- Потребляемая мощность
- не более 130 В•А
- Время анализа
- 5 мин
- Условия эксплуатации:
- Диапазон температуры окружающего воздуха (рабочие условия)
- от +15 до +25 °С
- Диапазон относительной влажности, при t=+25 °С
- от 30 до 80 %
- Диапазон атмосферного давления
- от 84,0 до 106,7 кПа
- Диапазон температуры отбираемой пробы газа
- от +15 до +25 °С
Пробоотборный блок: эксплуатационные характеристики
- Габаритные размеры (В х Ш х Г)
- не более 300 х 450 х 600 мм
- Масса
- не более 23 кг
- Средний срок службы
- 10 лет
- Потребляемая мощность
- не более 100 В•А
- Условия эксплуатации:
- Диапазон температуры окружающего воздуха (рабочие условия)
- от - 40 до +40 °С
- Диапазон относительной влажности, при t=+25 °С
- до 98 %
- Диапазон атмосферного давления
- от 84,0 до 106,7 кПа
- Диапазон температуры отбираемой пробы газа
- от минус 200 до плюс 65 °С
Аналитический блок
| Обозначение изделия | Наименование изделия | Количество |
| Agilent 3000А Micro GC | Портативный переносной хроматограф | 1 шт |
| Программное обеспечение "ChemStation" | 1 компл. | |
| Баллон с гелием по ГОСТ 949-73, вместимость 1 дмЗ | 1 шт | |
| Вентиль тонкой регулировки с манометром | 1 компл. | |
| Кейс | 1 шт | |
| Ноутбук | 1 шт |
Пробоотборный блок
| Обозначение изделия | Наименование изделия | Количество |
| ПП-К 01 ШДЕК 418459.002 СБ | Пробоотборник поршневой - криогенный | 1 шт |
| Кейс | 1 шт |
Изделия с ограниченным ресурсом
| Обозначение изделия | Наименование изделия | Количество |
| АС 3695 Г-П Т 8x152x1,5-6798 ТУ 3695-001-14208604-2009 | Гибкий трубопровод высокого давления | 2 шт |
| ГОСТ Р 12.4.246 | Перчатки термоизоляционные | 1 шт |
| ГОСТ Р 12.4.230 | Очки защитные с маркировкой "3" на оправе | 1 шт |
| Прокладка G 3/4" фторопласт-4 | 5 шт | |
| GS25E15 | Блок питания | 1 шт |
Эксплуатационная документация
| Обозначение изделия | Наименование изделия | Количество |
| ШДЕК 413538.001 ПС | Паспорт | 1 экз |
| ШДЕК 413538.001 РЭ | Руководство по эксплуатации | 1 экз |
| МП 242-2119-2017 | Методика поверки | 1 экз |
| Технический паспорт на гибкий трубопровод высокого давления (копия) | 1 экз |
