Баллоны малолитражные алюминиевые 100А производства ООО "МОНИТОРИНГ" предназначены для транспортирования и хранения стандартных образцов состава газовых и сжиженных смесей а также чистых газов, не вызывающих разрушение и физико-химическое превращение материала баллона (рабочие среды группы 1 по ТР ТС 032/2013)
Стандартные модификации баллонов 100А изготавливаются вместимостью: 1; 2; 4; 5; 8; 10 дм3, на рабочее давление 9,8 МПа (100 кгс/см2).
Баллоны 100А оснащаются башмаками для установки их в вертикальное положение в процессе работы и ручками - колпаками для защиты вентиля и удобства переноски.
Окраска баллонов 100А производится эпоксидно-полимерным покрытием, обеспечивающим механическую стойкость поверхности и коррозионную защиту в течении всего назначенного срока службы.
Баллоны 100А соответствуют требованиям ТУ 1411-001-20810646-2015, ТУ 25.29.12 -002-20810646-2020, комплекту конструкторской документации и Техническому регламенту ТР ТС 032/2013 "О безопасности оборудования работающего под избыточным давлением".
Баллоны предназначены для эксплуатации при температуре окружающей среды: от минус 50 до плюс 60 °С

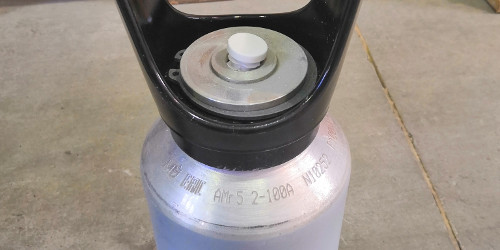

На сферическую часть баллона нанесена следующая информация:
- логотип ООО "МОНИТОРИНГ"
- знак "ЕАС"
- марка материала
- тип
- номер баллона (N)
- рабочее давление, кгс/см2 (Р)
- пробное пневматическое давление, кгс/см2 (П)
- масса баллона, кг (M)
- вместимость баллона, л (Е)
- месяц (2 цифры), год изготовления (2 цифры), год следующего переосвидетельствования (2 цифры)
| Обозначение баллона | 1-100А | 2-100А | 4-100А | 5-100А | 8-100А | 10-100А |
| Присоединительная резьба | W19,2 | |||||
| Рабочее давление, МПа (кгс/см2) | 9,8 (100) | |||||
| Пробное давление, МПа (кгс/см2) | 12,3 (125) | |||||
| Установленный срок службы, лет | 20 | |||||
| Номинальный объем, л | 1 | 2 | 4 | 5 | 8 | 10 |
| Масса без вентиля, кг | 1,6 | 2,2 | 3,9 | 5,1 | 8,2 | 10,2 |
| Габаритные размеры без вентилей, мм | 430 ∅70 | 290 ∅120 | 435 ∅120 | 655 ∅120 | 630 ∅160 | 775 ∅160 |
- Сертификат соответствия ТР ТС 032/2013 на баллоны и пробоотборники 4-100А, 4-100А2, 10-100А, 10-100А2
- jpg-файл
- Сертификат соответствия ТР ТС 032/2013 на баллоны и пробоотборники 5-100А, 5-100А2, 8-100А, 8-100А2
- jpg-файл
- Декларация соответствия ТР ТС 032/2013 на баллоны и пробоотборники 2-100А, 2-100А2
- PDF-файл
- Письмо, подтверждающее отсутствие необходимости сертификации ТР ТС на баллоны и пробоотборники 1-100А, 1-100А2
- PDF-файл
